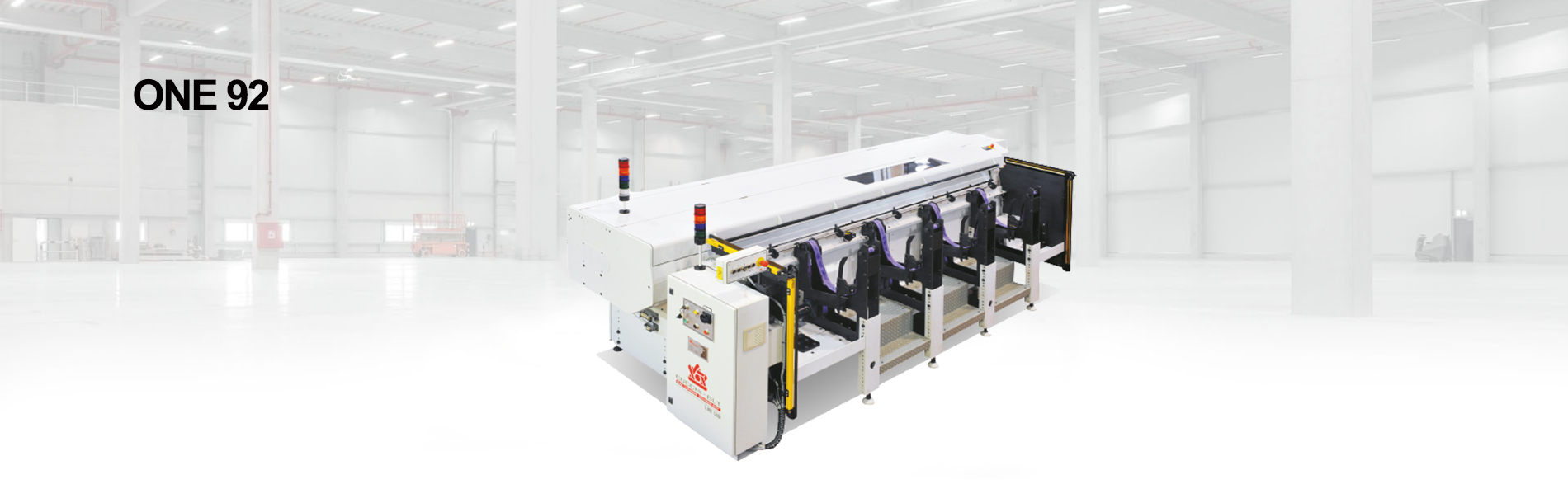

One 92
Description :
- 4 chariots transversaux
- 1 chariot de coupe position 6
- 1 bloc central avec 6 positions
- Machine avec PLC et démarrage étoile triangle
- Moteur broches principales 11kW
- Détecteur de fin de barre avec arrêt contrôlé
- Système d’arrosage pour huile de coupe complet / pare-éclaboussures
- Zone d’usinage totalement éclairée
- Jeu d’outils de service et de jauges de réglage
- Jeux de pinces d’avance, serrage, et bagues de réduction
- Jeux de pignons pour vitesses de broches et d’avances
Avantages :
- Nouveaux designs carter
- PLC control pour gérer tous les environnements machine comme l’embarreur, la pompe HP, les systèmes de bris d’outils, détecteur de longueur, et équipements spéciaux…
- Grâce aux bascules avec réglages simplifiés, la machine est capable de produire des pièces en moyennes et grandes séries sans réaliser de nouvelles cames
Caractéristiques
Données techniques | WICKMAN 5/8" | WICKMAN 1"-6 | WICKMAN 1,3/8"-6 | WICKMAN 1,3/4"-6 | WICKMAN 2,1/4"-6 | WICKMAN 2,5/8"-6 | WICKMAN 3,1/4 | WICKMAN1''-3/4-8 |
---|---|---|---|---|---|---|---|---|
Nombre de broches | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 8 |
Diamètre de barre max | 16 mm | 26 mm | 35 mm | 44 mm | 57 mm | 67 mm | 81 mm | 44 mm |
Longueur de ravitaillement max | 0-81 mm | 0-127 mm | 12,7-178 mm | 12,7-178 mm | 12,7-254 mm | 12-126 mm | 12-126 mm | 12-127 mm |
Vitesse de broche Max | 400-5000 tr/min | 247-3030 tr/min | 132-2000 tr/min | 132-1667 tr/min | 111-1302 tr/min | 111-1302 tr/min | 77-1004 tr/min | 111-1302 tr/min |
Puissance moteur broches | 17,5 Kw | 28 kW | 24,4 Kw | 37 kW | 37 kW | 37 Kw | 37 Kw | 37 Kw |
Temps d'indexage | 0,6-0,8 sec | 1,0-1,2 sec | 1,4-1,9 sec | 1,6-1,9 sec | 1,9-2,4 sec | 2,4-2,8 sec | 2,8-3,6 sec | 2,4-2,8 sec |
