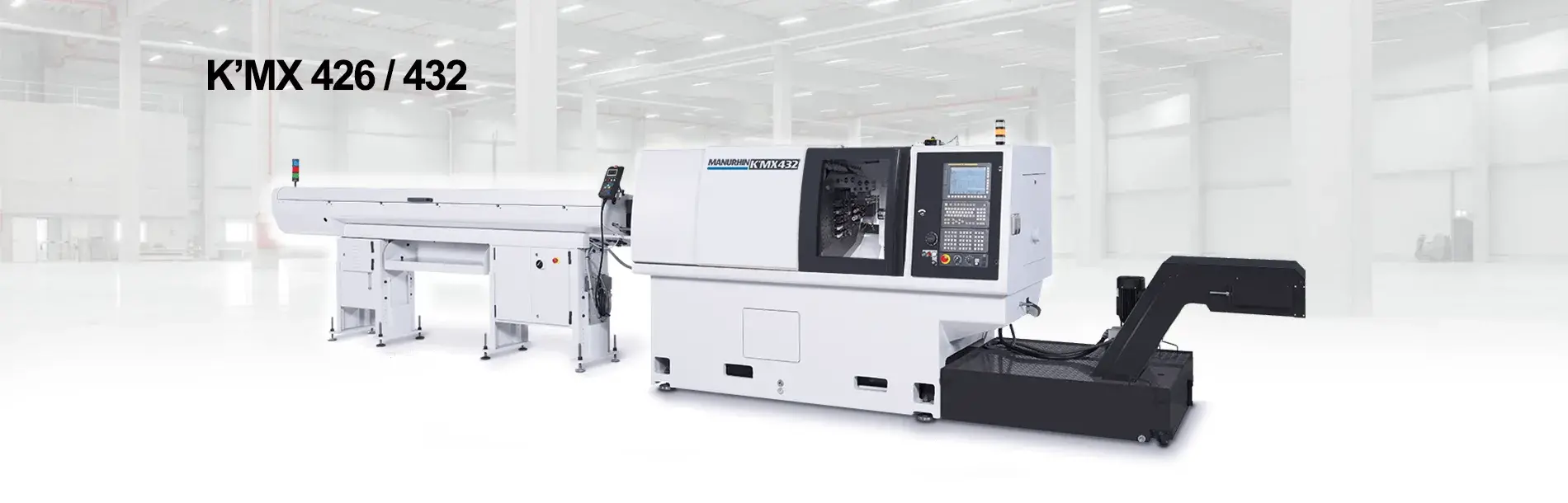

K'MX 426/432
Description :
Le tour automatique à poupée mobile K’MX 426/432 est conçu pour l’usinage de pièces simples à moyennement complexes jusqu’au Ø 32 mm.
Le point fort de cette machine est la longue course qui permet de produire des pièces longues en un seul passage.
Avec ses quatre axes, cette machine est simple, compacte et rapide.
Avantages :
Course de la broche principale
- Nombre de postes : 16 dont 10 motorisables
- 2 électro-broches refroidies
Caractéristiques
| Caractéristiques techniques | K'MX 426 | K'MX 432 | |
|---|---|---|---|
| Nombre d'axes | 4 | 4 | |
| Broche principale | Passage de barre max | Ø 26 mm | Ø 32 mm |
| Alésage de la broche | Ø 33 mm | Ø 37 mm | |
| Électro-broche (100/40%) | 5,5/7,5 kW | 5,5/7,5 kW | |
| Vitesse de broche max | 8.000 tr/min | 8.000 tr/min | |
| Course de la poupée mobile | 410 mm | 395 mm | |
| Broche de reprise | Passage de barre max | Ø 26 mm | Ø 32 mm |
| Alésage de la broche | Ø 33 mm | Ø 37 mm | |
| Électro-broche (100/40%) | 3,7/5,5 kW | 3,7/5,5 kW | |
| Vitesse de la broche max | 8.000 tr/min | 8.000 tr/min | |
| Prise de pièce dans broche pour éjection par l'avant | 150 mm | 150 mm | |
| Longueur max pièce avec éjection par l'avant | 170 mm | 170 mm | |
| Chariot porte-outil | Nombre de chariots | 1 | 1 |
| Course (X) | 80 mm | 80 mm | |
| Course (Y) | 191 mm | 191 mm | |
| Nombre de postes | 2 x 5 | 2 x 5 | |
| Section des outils extérieurs | 16 x 16 mm | 16 x 16 mm | |
| Porte-outil axial | Nombre de chariots | 1 | 1 |
| Nombre de postes | 2 x 3 | 2 x 3 | |
| Alésage | Ø 32 mm | Ø 32 mm | |
| Porte-pinces | ESX 25 | ESX 25 | |
| Arrosage | Réservoir | 300 l | 300 l |
| Débit | 50 l/min | 50 l/min | |
| Pression | 9 bars | 9 bars | |
| Dimensions de la machine | Longueur | 3.000 mm | 3.000 mm |
| (Sans embarreur et convoyeur à copeaux) | Largeur | 1.400 mm | 1.400 mm |
| Hauteur | 1.600 mm | 1.600 mm | |
| Poids | 4.200 kg | 4.200 kg |
Commande numérique FANUC
Options : Outils tournants | Convoyeur à copeaux | Axe C sur broche principale et broche de reprise | Dispositif de récupération de pièces longues | Dispositif d’aspiration de brouillard d’huile | Système anti-incendie | Arrosage haute pression
