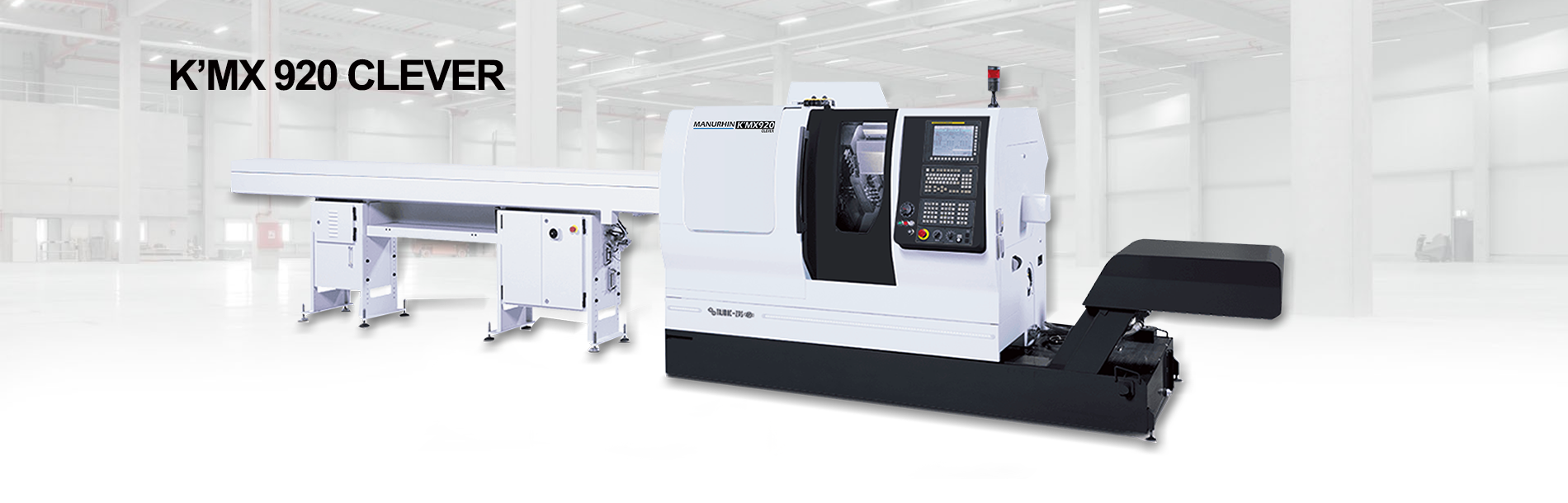

K'MX 920 CLEVER
Description :
Le tour automatique à poupée mobile K’MX 920 CLEVER est conçu pour l’usinage de pièces complexes jusqu’au Ø 20 mm.
Le tour est équipé en standard de deux électro-broches avec une vitesse maximum de 12.000 tr/min chacune.
Avec ses neuf axes, son peigne + tourelle sur trois axes et son appareil en bout indépendant, cette machine est capable d’avoir quatre outils dans la matière pour un temps de cycle optimisé.
Avantages :
- Nombre de postes : 34 dont 22 motorisables
- Possibilité de rajouter un axe B
Caractéristiques
| Caractéristiques techniques | K'MX 920 CLEVER | |
|---|---|---|
| Nombre d'axes | 9 | |
| Broche principale | Passage de barre max | Ø 20 mm |
| Alésage de la broche | Ø 23 mm | |
| Électro-broche (100/40%) | 3,7/5,5 kW | |
| Vitesse de broche | 12.000 tr/min | |
| Course de la poupée mobile | 220 mm | |
| Broche de reprise | Passage de barre max | Ø 20 mm |
| Alésage de la broche | Ø 23 mm | |
| Électro-broche (100/40%) | 3,7/5,5 kW | |
| Vitesse de broche max | 12.000 tr/min | |
| Prise de pièce dans la broche pour éjection par l'avant | 150 mm | |
| Longueur maximale pièce avec éjection par l'avant | 160 mm | |
| Chariot porte-outil | Nombre de chariots croisés | 1 |
| Course (X) | 90 mm | |
| Course (Y) | 319 mm | |
| Nombre de postes | 10 | |
| Section des outils extérieurs | 12 x 12 mm | |
| Tourelle | Nombre de postes | 12 |
| Attachement outils | VDI 20 | |
| Course (X) | 90 mm | |
| Course (Y) | 50 mm | |
| Course (Z) | 65 mm | |
| Appareil en bout | Nombre de postes | 2 x 6 |
| Alésage | Ø 20 mm | |
| Course horizontale / verticale | 215 mm / 305 mm | |
| Arrosage | Réservoir | 250 l |
| Débit | 2 x 50 l/min | |
| Pression | 2 x 2,8 bar | |
| Dimensions de la machine | Longueur | 2.000 mm |
| (Sans embarreur et convoyeur à copeaux) | Largeur | 1.280 mm |
| Hauteur | 1.720 mm | |
| Poids | 3.600 kg |
Commande numérique FANUC
Options : Outils tournants | Convoyeur à copeaux | Axe C sur broche principale et broche de reprise | Dispositif de récupération de pièces longues | Dispositif d’aspiration de brouillard d’huile | Canon pneumatique | Système anti-incendie | Arrosage haute pression
