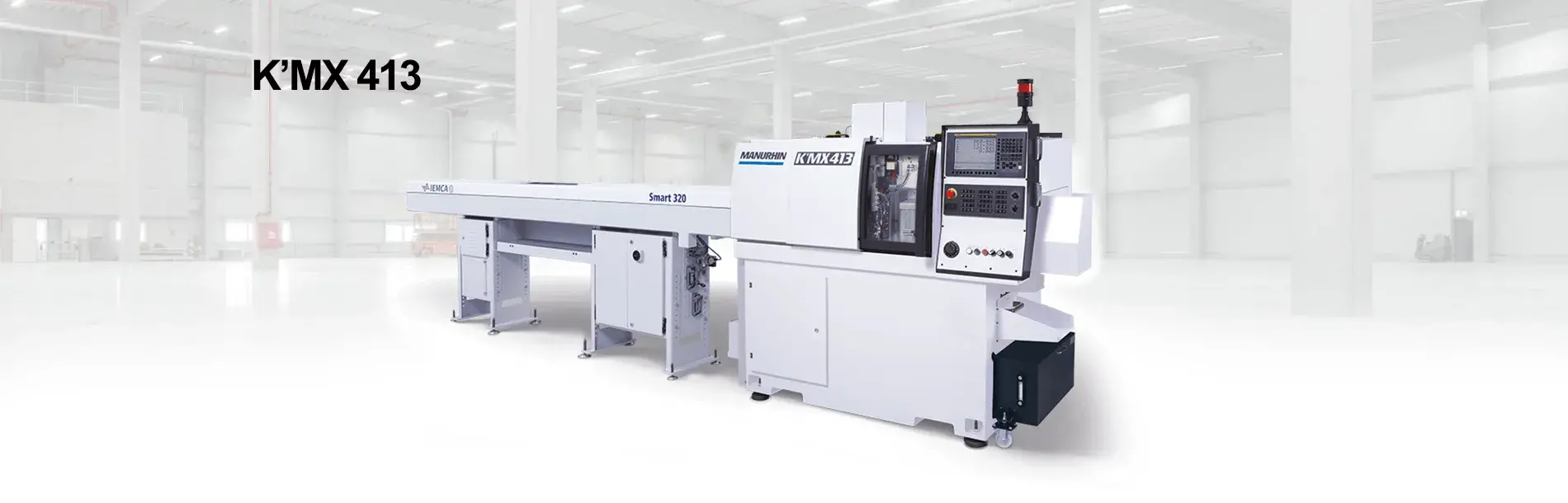

K'MX 413
Description :
Le tour automatique à poupée mobile K’MX 413 est conçu pour l’usinage de pièces simples à moyennement complexes du Ø 2 au Ø 16 mm.
L’équipement standard comprend deux électrobroches à commande numérique (refroidies à l’huile), un embarreur automatique ainsi qu’une unité avec trois outils tournants.
La cinématique simple et une commande numérique de dernière
génération réduisent les temps de réglage.
Avantages :
- Passage de barre max Ø 13 mm ou Ø 16 mm
- 12.000 tr/min sur les deux broches
- Moteur de broche puissant
- Deux outils axiaux coupant simultanément
- Nombre d’outils coupant simultanément : 2 outils axiaux
Caractéristiques
Caractéristiques techniques | K'MX 413 | |
---|---|---|
Nombre d'axes | 4 | |
Broche principale | Passage de barre max | Ø 13 mm (Ø 16 mm) |
Alésage de la broche | Ø 17 mm | |
Électro-broche (100/40%) | 3,7/5,5 kW | |
Vitesse de broche max | 12.000 tr/min | |
Course de la poupée mobile | 130 mm | |
Broche de reprise | Passage de barre max | Ø 13 mm (Ø 16 mm) |
Alésage de la broche | Ø 17 mm | |
Électro-broche (100/40%) | 2,2/3,7 kW | |
Vitesse de broche max | 12.000 tr/min | |
Prise de pièce dans la broche pour éjection par l'avant | 95 mm | |
Longueur maximale pièce avec éjection par l'avant | 130 mm | |
Chariot porte-outil | Nombre de chariots | 1 |
Course (X) | 2 x 30 mm | |
Course (Y) | 135 mm | |
Nombre de postes | 2 x 4 | |
Section des outils extérieurs | 12 x 12 mm | |
Outil tournant | Nombre de postes | 3 |
Types de pinces | ER 11 | |
Vitesse max | 8.000 tr/min | |
Arrosage | Réservoir | 120 l |
Pression | 2 bars | |
Dimensions de la machine | Longueur | 1.770 mm |
(Sans embarreur et convoyeur à copeaux) | Largeur | 950 mm |
Hauteur | 1.720 mm | |
Poids | 2.000 kg |
Commande numérique FANUC
Options : Convoyeur à copeaux | Dispositifs de récupération de pièces longues | Dispositif d’aspiration de brouillard d’huile | Système anti-incendie | Axe C sur broche principale et broche de reprise | Canon pneumatique
